精密过滤器
精密过滤器
详细介绍

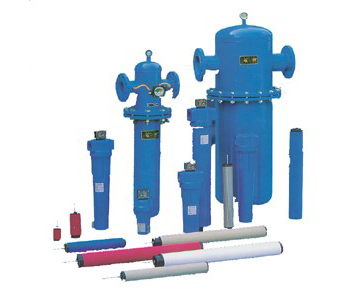

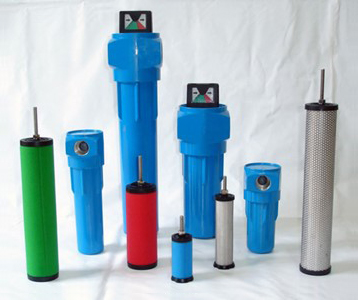

雄壮精密过滤器系列其滤芯采用英国 Domnickhunter 之滤芯．它可分为C级主管路过滤器、Ｔ级空气管路过滤器、 A 级超高效除油过滤器和 H 级活性碳微油雾过滤器。
◆ C 级主管路过滤器主要用于空压机及后部冷却器之后方，或冷冻式干燥机之前方。能滤除大量液体及 3 μ m 以上之固态颗粒，达到最低残留油份含量仅 5 μ m
◆ T 级过滤器用于 : 气动工具、气机机械、马达等压缩空气设备，与 A 级过滤器之前，吸附式干燥机之后。能滤除小至 1 μ m 的液体颗粒，达到最低残留油份仅 0 。 5ppm.
◆ A 级过滤器用于：吸附式干燥机上游或冷冻干燥机下游，能滤除小至 0.01 μ m 的液体及固态颗粒 , 达到最低残留油份仅 0.001ppm. 切记一定要在前方装置 T 级过滤器保护 .
◆ H 级过滤器用于 : 净化食品、药品、医学、呼吸用气体。能滤除小至 0.01 μ m 的油雾及碳氢化合物，达到最低油份含量仅 0.001ppm 。（前方一定要加装 A 级超高效除油过滤器保护。如不加装 A 级则最低残留油份含量为 0.003ppm 。）
| 最高工作压力 | 0.4Mpa~1.00Mpa(4.0Mpa以下接受订货) | 适用流体温度 | C.T级80℃, A.H级66℃ |
| 初始压降 | 0.01Mpa~0.02Mpa | 最大允许压降 | 0.07Mpa |
| 使用寿命 | C.T.A级最大8000小時,H级最大3000小時 | 连接方式 | 管牙式,法兰式 |
◆ 选用配备：内附式自动排水器 外挂式自动排水器 颜色式压差指示器 指针式压差指示器
◆ 标准配备：排污球阀一只
技术规格表：
过滤器型号 | 处理流量 Nm3/min | 出入管径 | 最大使用压力 | 最高使用溫度 | 外型尺寸 | 重量KG | 滤芯 | ||
直径 | 总長 | 型号 | 数量 | ||||||
型号 -001 | 1.5 | 1/2＂ | 1.0Mpa | T 级 80 ℃以下 | 95 | 210 | 1.5 | 001E | 1 |
型号 -002 | 2.5 | 1” | 130 | 310 | 3.6 | 002E | 1 | ||
型号 -004 | 4.0 | 1-1/2” | 130 | 445 | 6.8 | 004E | 1 | ||
型号 -007 | 8.5 | 1-1/2” | 130 | 515 | 6.9 | 007E | 1 | ||
型号 -013 | 13 | 2” | 130 | 700 | 8.9 | 013E | 1 | ||
型号 -013L | 13 | DN80 | Φ 180 | 950 | 45 | 020E | 1 | ||
型号 -020 | 20 | DN80 | Φ 180 | 950 | 45 | 020E | 1 | ||
型号 -026 | 26 | DN80 | Φ 180 | 1070 | 50 | 030E | 1 | ||
型号 -040 | 45 | DN100 | Φ 219 | 1135 | 80 | 030E | 2 | ||
型号 -060 | 65 | DN125 | Φ 273 | 1205 | 120 | 030E | 2 | ||
型号 -080 | 90 | DN150 | Φ 325 | 1220 | 142 | 030E | 3 | ||
型号 -120 | 120 | DN150 | Φ 325 | 1220 | 145 | 030E | 4 | ||
型号 -150 | 180 | DN200 | Φ 426 | 1335 | 228 | 030E | 6 | ||
型号 -200 | 240 | DN200 | Φ 426 | 1335 | 230 | 030E | 8 | ||
型号 -250L | 300 | DN250 | Φ 616 | 1520 | 297 | 030E | 10 | ||
型号 -300L | 360 | DN300 | Φ 716 | 1645 | 418 | 030E | 12 | ||
型号 -400L | 450 | DN300 | Φ 716 | 1645 | 419 | 030E | 15 | ||
型号 -500L | 540 | DN300 | Φ 716 | 1645 | 420 | 030E | 18 | ||
